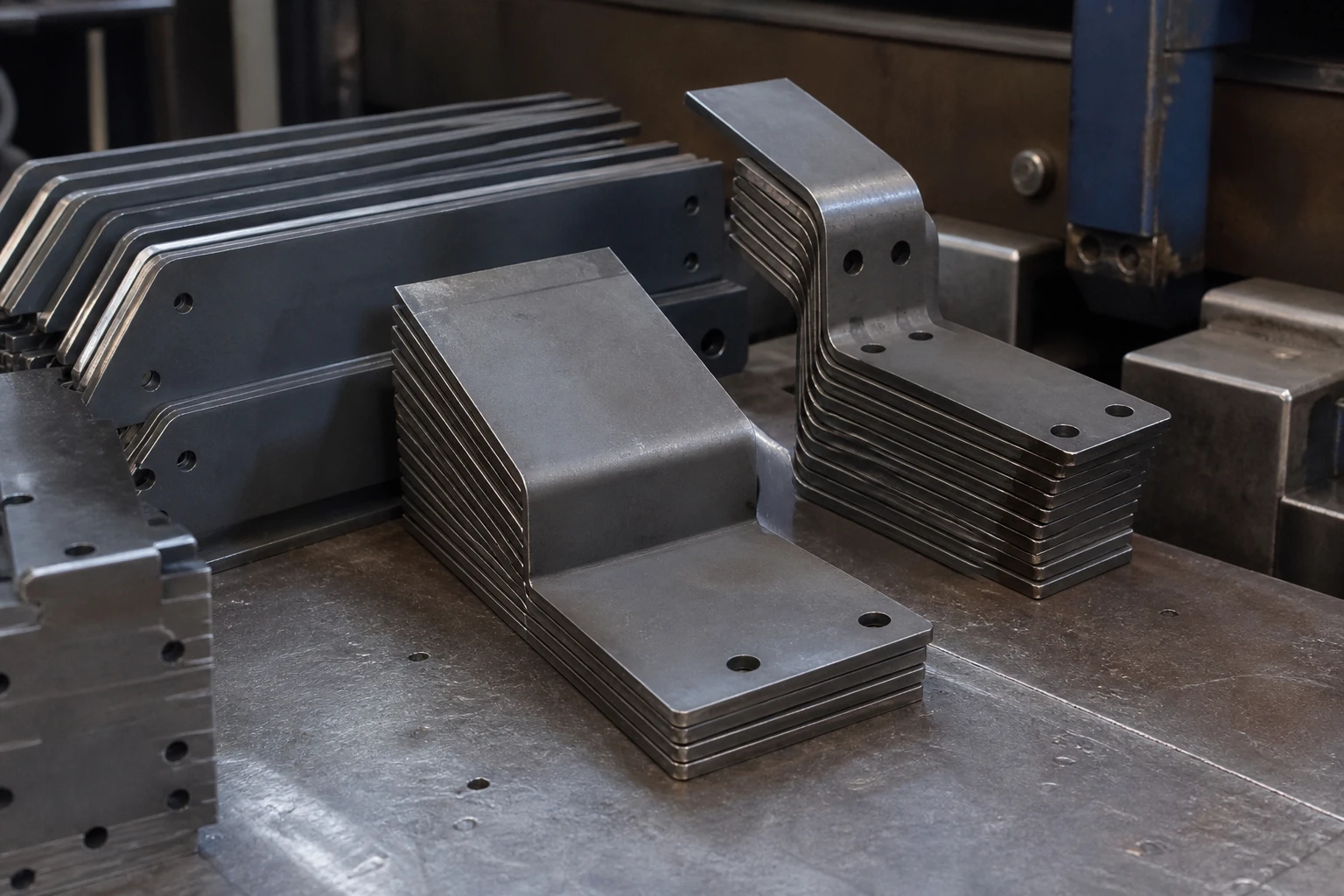

Кронштейны и уголки
L-образные и Z-образные кронштейны, монтажные полки, уголки под крепёж — один или несколько гибов по чертежу.
ЦехАД31
Листогиб ЧПУ · до 3200 мм · 125 т · лазер + гибка · СПб
Гибка листового металла в Санкт-Петербурге
Углы, полки, короба и панели на IRONMAC HPB-T с ЧПУ TP10S — длина гиба до 2500 и 3200 мм. По вашим заготовкам или сразу после лазерной резки в том же цеху. Лимиты пресса: до ~6–8 мм Ст3 на полной длине.
Что входит в заказ гибки
Гнём лист на прессе: полки, отбортовки, короба, серии деталей под сборку. Обечайки вальцами и готовый сварной каркас «под ключ» — отдельные услуги.
ЦехАД31 делает гибку листового металла в Санкт-Петербурге на Кантемировской 39Д и отгружает детали в ЛО, Москву и МО. Два пресса IRONMAC HPB-T: 125 т / 2500 мм и 125 т / 3200 мм, ЧПУ TP10S — повторяемый угол в серии и контроль первого образца.
Чаще всего гнём кронштейны, кожухи, П- и Z-профили, короба, длинные панели обшивки и заготовки под сварку. Можно привезти свой лист или согнуть заготовки после нашей лазерной резки в том же цеху. Сборку узла берём на сварке и монтаже; готовый каркас — в МК из чёрной стали или каркасах и рамах.
По чёрной стали на полной длине гиба ориентир до 6–8 мм при 125 т — не обещаем 12–24 мм и не вальцуем конусы. Для расчёта нужны развёртка (DXF/PDF), толщина, материал, углы и R. Минимум от 5 000 ₽, юрлица в т.ч. с НДС.
Что входит в гибку, а что заказывают отдельно
Коротко: углы и полки на листогибе — здесь; раскрой, сборка и готовый каркас — соседние услуги.
Входит в услугу
Гибка листа
- Углы, полки, отбортовки, короба
- Длина гиба до 2500 и 3200 мм, усилие 125 т
- Серии с контролем угла на ЧПУ TP10S
- Ваш лист или заготовки после лазера
Отдельно
Смежные услуги
- Лазерная резка — контур, отверстия, труба/профиль
- Сварка и монтаж — сборка и установка
- МК из чёрной стали — готовые каркасы
- Каркасы и рамы — силовые основания
Оборудование
Чем гнём
- IRONMAC HPB-T 125/2500 — 125 т · 2500 мм · ЧПУ TP10S
- IRONMAC HPB-T 125/3200 — 125 т · 3200 мм — длинномер
- Острый и радиусный пуансон, V-матрицы; спец. оснастка — по согласованию
Ограничения
Что уточняем заранее
- Мин. полка и R зависят от матрицы и толщины — проверяем по развёртке
- Толстый лист на полной длине: ориентир 6–8 мм Ст3 на 125 т
- Вальцовку обечаек, конусов и лист 6–12 м не делаем
Что гнём на листогибе
Типовые изделия и направления гибки листового металла — не готовые металлоконструкции, а согнутые детали и полуфабрикаты под ваш проект.

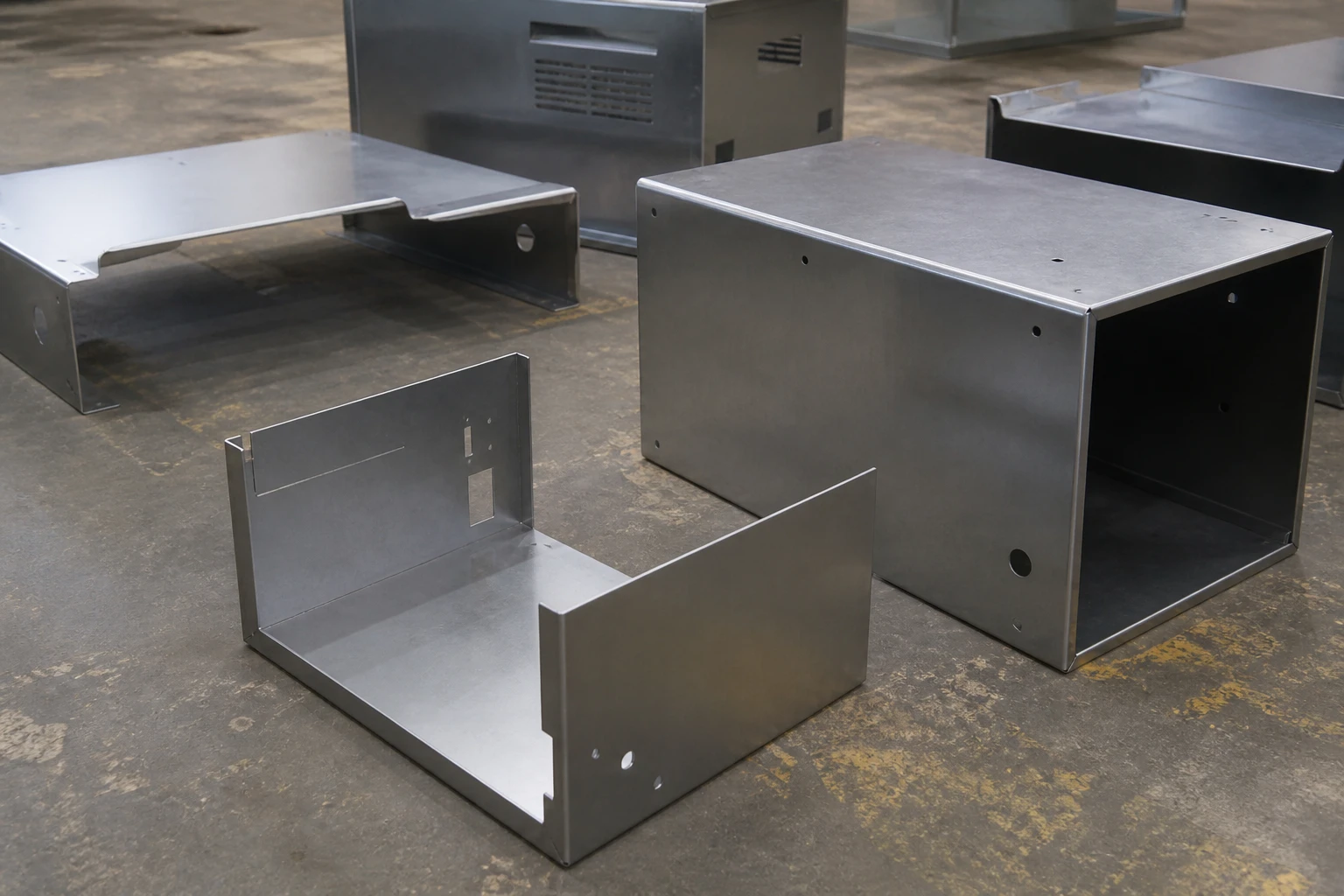

Кожухи и корпуса
Оболочки оборудования, защитные кожухи, корпусные элементы — замкнутые или открытые контуры из листа.
Профили и отбортовки
П-образные и Z-профили, отбортовки кромки, ребра жёсткости — для жёсткости листовой детали без сварного шва.

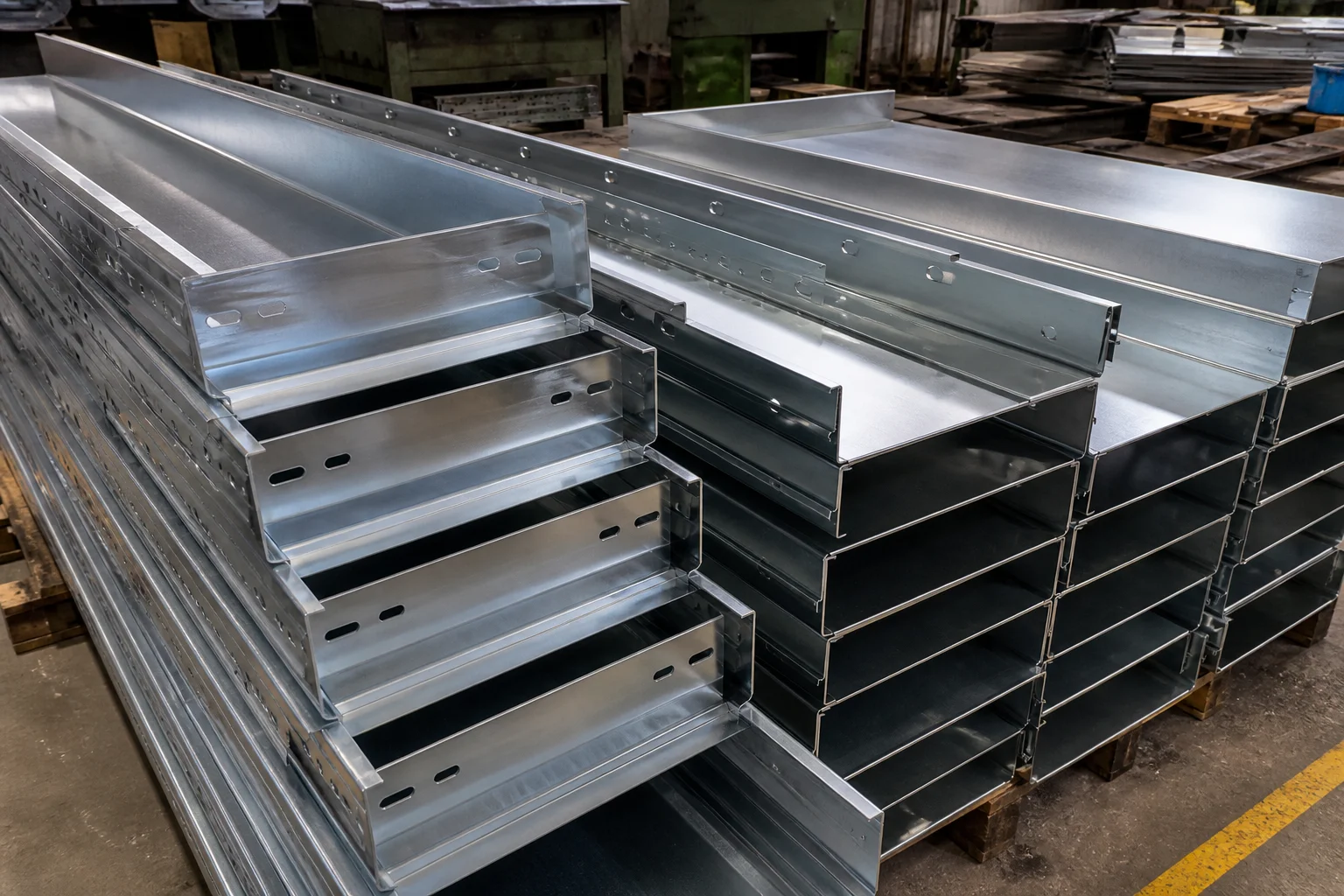

Короба и лотки
Кабельные короба, лотки, желоба, U-образные направляющие — серии одинаковых деталей с повторяемым углом.
Панели и обшивка
Обшивочные панели, фасадные элементы, декоративные накладки — плоские и согнутые кромки под монтаж.

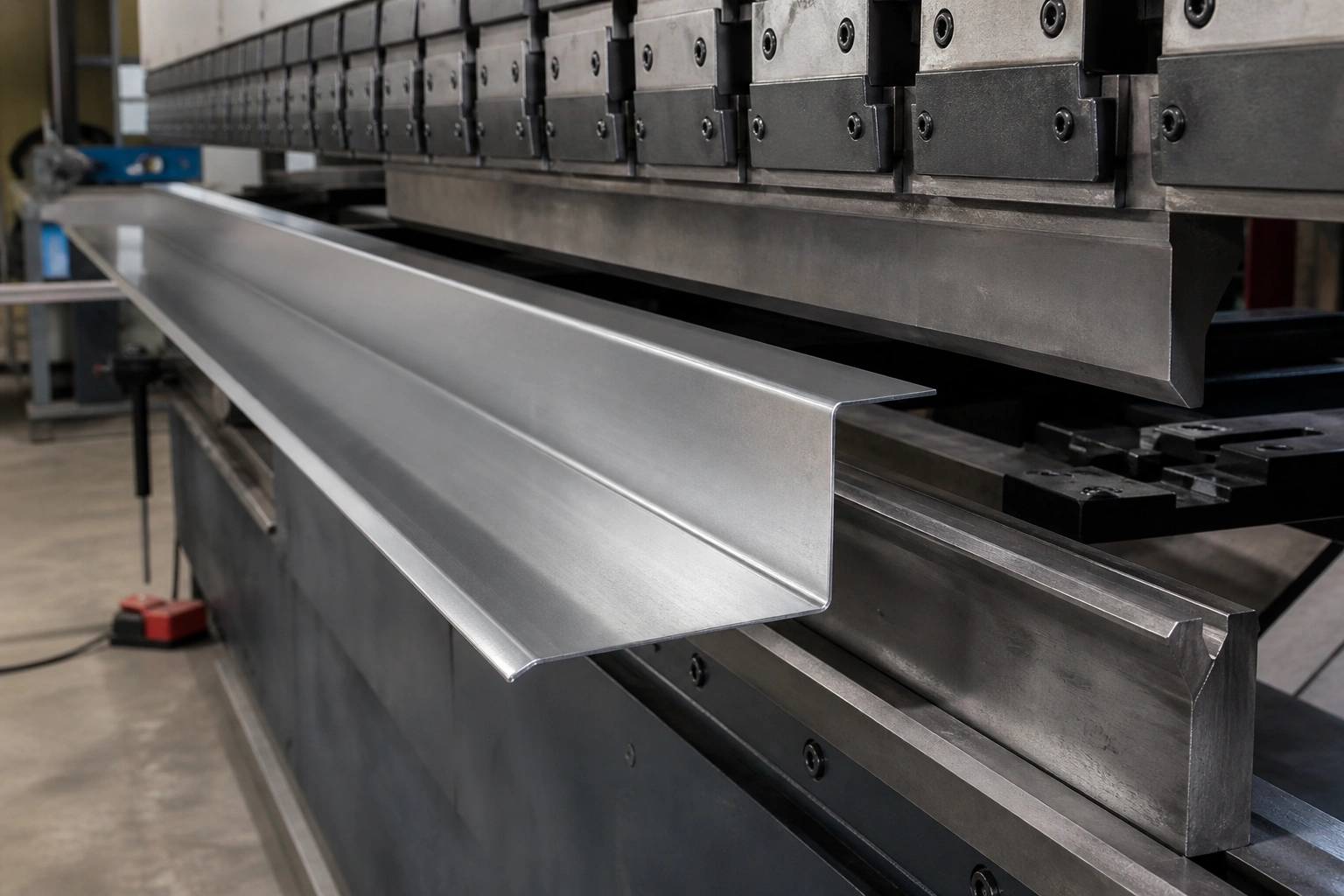

Длинномерные детали
Элементы до 3200 мм — длинные полки, обшивка ограждений, панели навесов на прессе HPB-T 125/3200.
Многоугловые детали
Несколько последовательных гибов на одной заготовке — коробчатые профили, сложные кронштейны по развёртке.
Заготовки под сварку
Согнутые элементы с точным углом и размером полки — меньше зазоров перед сваркой каркаса.
Элементы ворот и ограждений
Обрамления, наличники, декоративные планки, кромки секций — гибка листа под каркас ворот и забора.

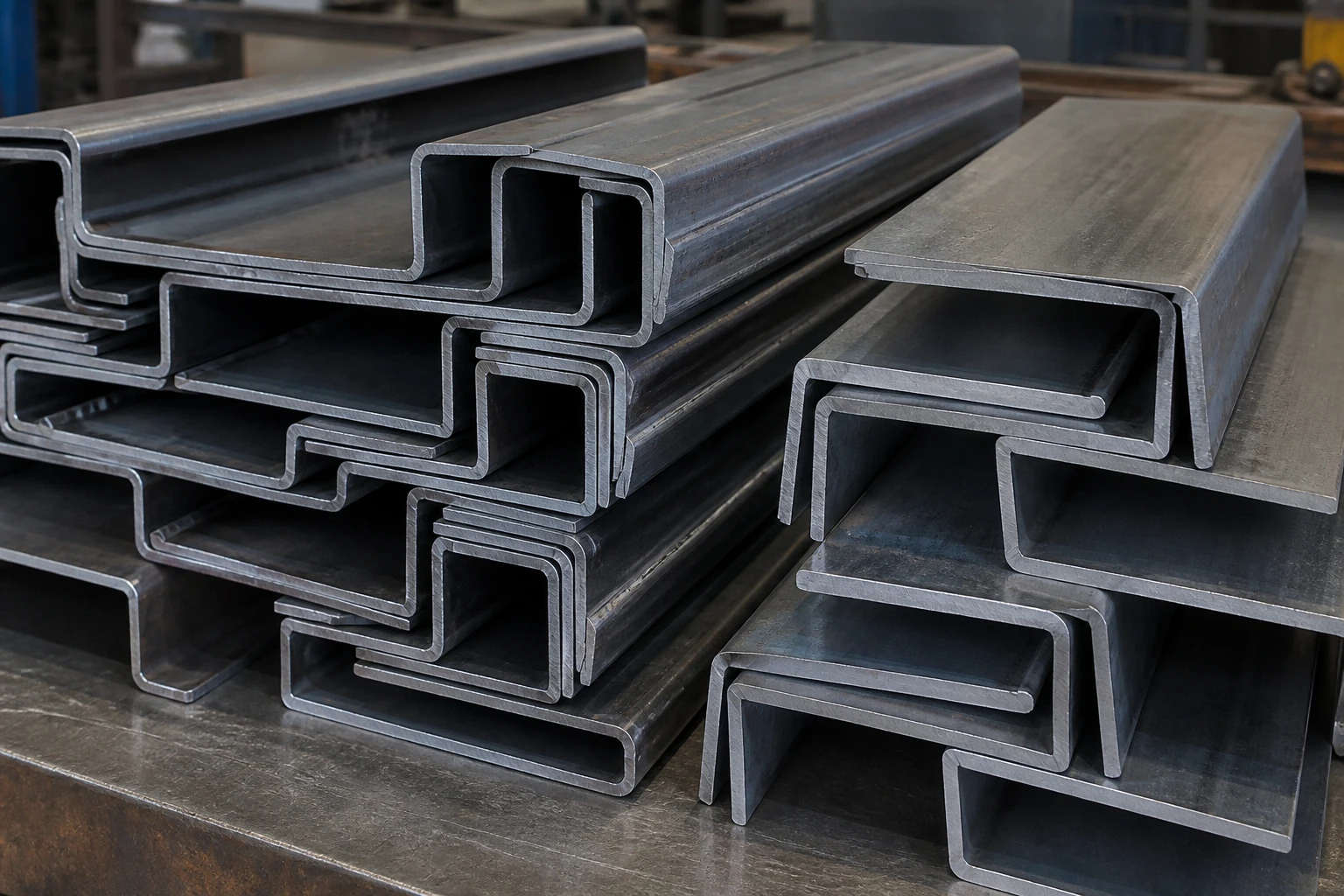

Мелкосерийные партии
От нескольких штук до серии — программа на ЧПУ TP10S, одинаковый угол и размер в каждой детали партии.
Давальческий лист
Гибка вашего листового проката — в смете только операции гибки и контроля, без закупки металла.
Комплекты после резки
Заготовки с лазерной резки сразу идут на листогиб — один подрядчик, один срок, одна отгрузка.
Цикл гибки листового металла
Четыре шага от чертежа до готовых согнутых деталей — прозрачный процесс с контролем углов и размеров.
Чертёж и развёртка
DXF, PDF-чертёж или эскиз с указанием толщины, углов гиба, радиусов и размеров полок. Проверяем технологичность: минимальная полка, порядок гибов, конфликт с оснасткой.
Программа на ЧПУ
Расчёт последовательности гибов, подбор пуансона и матрицы, ввод параметров в TP10S. Для серии — сохранение программы под повторные заказы.

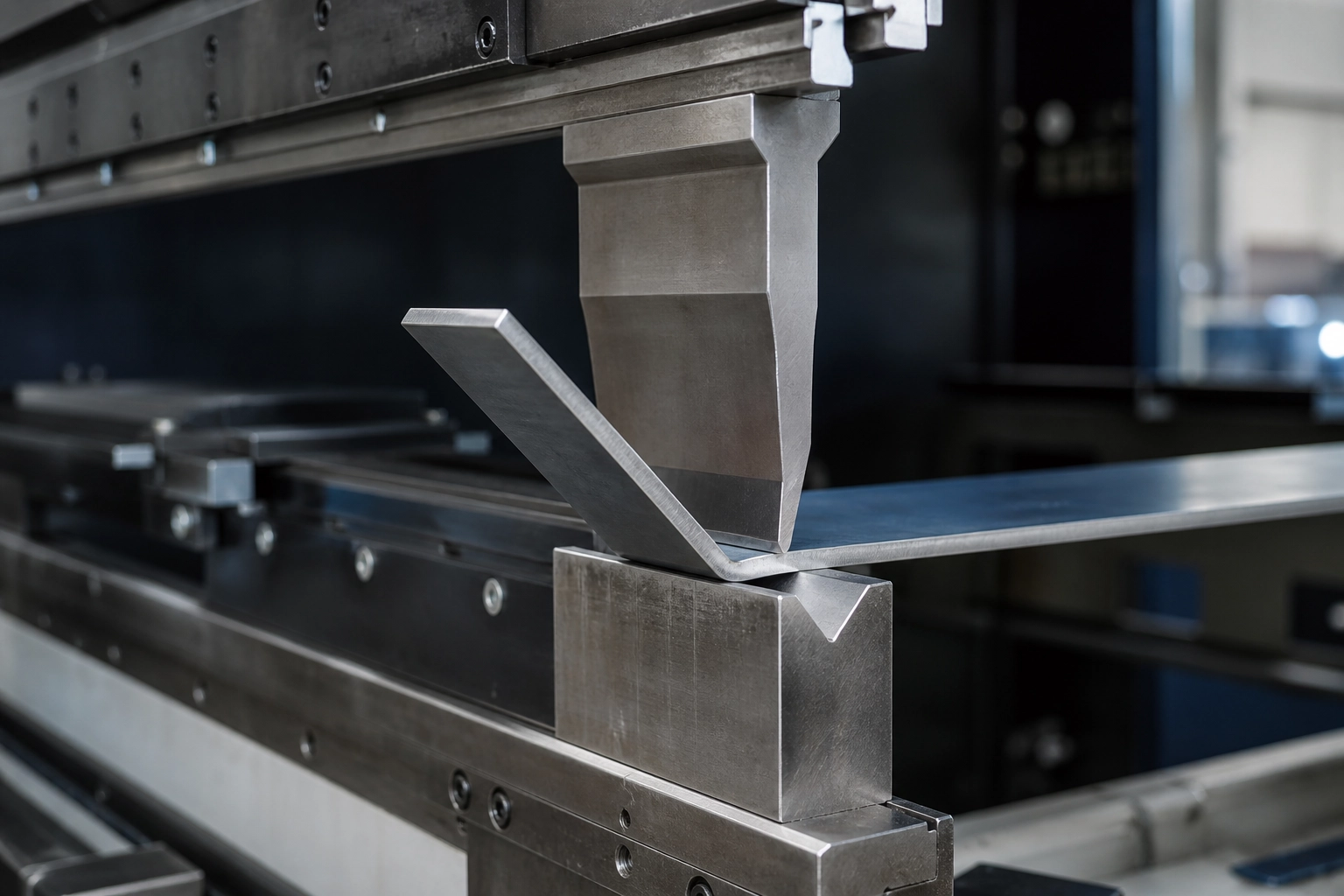

Гибка на прессе
Гибка листового металла на IRONMAC HPB-T 125/2500 или 125/3200 — угол, размер полки и радиус по программе. Первый образец — контроль перед серией.
Контроль качества
Проверка угла, размеров полок, отсутствия трещин на сгибе. Самовывоз, доставка или передача на сварку в том же цеху.
Нужен полный цикл? Перед гибкой — лазерная резка, после — сварка и монтаж МК. Отдельно: МК из чёрной стали, нержавейки, алюминия.
Материалы и параметры гибки
Какие металлы гнём на листогибе — и что уточняем при расчёте по вашему чертежу.
Материалы
Что гнём
- Чёрная сталь — Ст3, 09Г2С и другие марки, основной объём заказов
- Нержавеющая сталь — кожухи, панели, элементы без окалины на видимой стороне
- Алюминий — лёгкие корпуса, кронштейны, обшивка
- Конкретная марка — по проекту и наличию на складе
Толщина
Пределы по листу
- Зависит от материала, ширины гиба и радиуса — при 125 т на полной длине
- Чёрная сталь — типовые толщины до 6–8 мм; тонкий лист — от 0,8 мм
- Нержавейка и алюминий — уточняем при расчёте по чертежу
Входные данные
Чертёж и развёртка
DXF развёртки, PDF-чертёж с указанием толщины, углов (90°, 45° и др.), радиусов R и размеров полок. Эскиз с размерами — для простых деталей. Укажите количество и материал.
Металл
Склад или давальческий
Можем закупить лист под заказ или гнуть ваш давальческий прокат. В смете фиксируем, кто поставляет материал и нужна ли предварительная резка.
Оборудование для гибки листа
Два гидравлических листогибочных пресса IRONMAC — основа гибки листового металла в цеху ЦехАД31.
IRONMAC HPB-T 125/2500
125 т (1250 кН) · длина гиба 2500 мм · между стойками 2000 мм · ход ползуна 260 мм · глубина throat 320 мм · упор X 600 мм · ЧПУ TP10S — типовые кронштейны, короба, панели до 2,5 м.
IRONMAC HPB-T 125/3200
125 т (1250 кН) · длина гиба 3200 мм · между стойками 2700 мм · ход ползуна 260 мм · упор X 600 мм · ЧПУ TP10S — длинномерные обшивки, панели ограждений и навесов до 3,2 м.
Лимиты гибки без прикрас
Ориентиры по двум прессам ЦехАД31. Точный предел по вашей марке и радиусу — в ответе на заявку после развёртки.
| Пресс | Длина гиба | Усилие | Чёрная сталь (ориентир) | Типовые задачи |
|---|---|---|---|---|
| HPB-T 125/2500 | до 2500 мм | 125 т | до ~6–8 мм на полной длине; тоньше — шире запас по усилию | кронштейны, короба, панели до 2,5 м |
| HPB-T 125/3200 | до 3200 мм | 125 т | до ~6–8 мм на полной длине; нерж./Al — ниже | обшивка, длинные полки, панели до 3,2 м |
Нержавейка и алюминий — отдельно проверяем по марке и толщине. Мин. полка и R зависят от матрицы — см. FAQ. Не публикуем «до 12 м / до 24 мм»: таких прессов в цеху нет.
Что гнём на листогибе и чего не делаем
Углы и полки на прессе — да. Вальцовка обечаек и сверхдлинный толстый лист — нет: для этого нужно другое оборудование.
Делаем
Листовая гибка под детали и МК
- Кронштейны, короба, П/Z-профили, панели, отбортовки
- Длина гиба до 3,2 м, ЧПУ, серии с контролем образца
- Пакет лазер → гибка или гибка → сварка в одном цеху
- Ваш лист или заготовки после нашего лазера
- Заготовки под каркасы, рамы, ограждения, навесы
Не делаем
Вальцовка и сверхтолстый / сверхдлинный лист
- Обечайки, конусы, цилиндрические корпуса вальцами
- Гиб листа 6–12 м или толщины «десятки мм» на полной длине
- Титан и экзотические сплавы как отдельный поток
- Вальцовки в цеху нет — такие заказы не берём
Пакет: лазер + гибка (+ сварка)
Главное преимущество перед «только гибкой»: полный цикл заготовок под МК без разъезда по подрядчикам.
01
Лазерная резка
Контур, отверстия, пазы по DXF — лазерная резка. Заготовки сразу на листогиб.
02
Гибка на ЧПУ
Углы и полки на IRONMAC, программа TP10S, первый образец перед серией.
03
Сварка / МК
При необходимости — сборка и сварка или полный каркас в том же здании.
Заявка
Что написать
Укажите «резка + гибка» или «только гибка», приложите DXF, толщину, материал, углы и количество. От 5 000 ₽.
01–04 · Как заказать
01
Заявка
Чертёж, DXF развёртки или эскиз с толщиной, углами и количеством — Telegram, WhatsApp, почта или форма на главной.
02
Расчёт
Проверяем технологичность гибов, подбираем пресс и оснастку. Ответ — срок и ориентир стоимости. Мин. заказ от 5 000 ₽.
03
Гибка
Программа на ЧПУ, гибка на листогибе, контроль первого образца и серии. При необходимости — фото готовности.
04
Сдача
Самовывоз с Кантемировской 39Д, доставка или передача на сварку и сборку в том же цеху.
Примеры гибки листа
Согнутые детали и элементы — кронштейны, панели, профили, обшивка. Больше кейсов на главной.
Сроки и расчёт стоимости
Цена зависит от длины линии сгиба, толщины, числа переходов и материала. Прайс «за один гиб» без чертежа на сайт не ставим.
Мелкая партия
Несколько деталей или простые кронштейны — обычно 1–3 дня после согласования чертежа и наличия листа.
Серия / сложная деталь
Много гибов, длинномер или нестандартный радиус — срок по согласованию, зависит от подбора оснастки и загрузки цеха.
Минимальный заказ
От 5 000 ₽. Срочные заказы — по загрузке. Работаем с НДС для юрлиц.
Для расчёта пришлите чертёж или DXF с толщиной, материалом, углами гиба и количеством. Нужна резка или сварка — укажите в заявке.
География работ
Где гнём листовой металл и куда отгружаем готовые детали.
СПб и ЛО
Гибка листового металла в цеху на Кантемировской 39Д. Самовывоз, доставка или передача на сварку и сборку в том же здании.
Москва и МО
Изготовление и отгрузка согнутых деталей. Доставка своим транспортом или ТК.
Цех
Пн–Пт 11:00–20:00 · +7 (911) 824-24-48 · контакты и реквизиты
Частые вопросы по гибке листа
Длина гиба, толщина, вальцовка, пакет с лазером, допуски ЧПУ — типичные вопросы перед заказом гибки в СПб.
Чем гибка отличается от лазерной резки и заказа МК?
Гибка — углы и полки на листогибе по уже раскроенному листу. Лазер — контур и отверстия. Готовый сварной каркас — МК или сварка и монтаж.
Какая максимальная длина гиба листового металла?
На листогибах IRONMAC HPB-T — до 2500 мм на прессе 125/2500 и до 3200 мм на прессе 125/3200. Длинномерные панели, обшивка ограждений и навесов — на станке с рабочей длиной 3,2 м. Если деталь короче — выбираем оптимальный пресс под партию.
Какие толщины листа можно гнуть?
Зависит от материала, ширины гиба (длины линии сгиба) и требуемого радиуса. При усилии 125 т типовые толщины чёрной стали — до 6–8 мм на полной длине гиба; тонкий лист — от 0,8 мм. Для нержавейки и алюминия пределы ниже — озвучиваем в ответе на заявку по вашему чертежу с указанием марки и толщины.
Какой минимальный радиус гиба (R) возможен?
Минимальный внутренний радиус зависит от толщины и марки металла. На острый гиб (без радиусной оснастки) — обычно от 0,8–1,5 толщины листа. Для больших радиусов подбираем радиусный пуансон и матрицу. Укажите R на чертеже — проверим, хватает ли стандартной или нужна специальная оснастка.
Какая оснастка (пуансон и матрица) используется?
Стандартный набор: острый и радиусный пуансон, V-образные матрицы разной ширины паза (под толщину листа). Ширина паза матрицы обычно 6–12 × толщина — от этого зависит радиус и качество сгиба. Для нестандартных профилей и больших R — подбор или заказ специальной оснастки, срок уточняем при расчёте.
Какая точность угла и размера полки?
ЧПУ TP10S обеспечивает повторяемость угла в серии. Типовой допуск на угол — ±0,5–1°; на размер полки — зависит от толщины и длины упора (ход упора X до 600 мм). Если в проекте жёсткие допуски — укажите их в заявке, согласуем контроль первого образца.
Какая минимальная длина полки (фланца) при гибке?
Минимальная полка ограничена шириной паза матрицы, радиусом и высотой пуансона — обычно не менее 4–8 × толщина листа, но точное значение зависит от конкретного гиба. Пришлите развёртку — проверим, не конфликтует ли размер полки с оснасткой.
Можно заказать только гибку без резки и сварки?
Да — гибка листового металла может быть отдельной услугой по вашим заготовкам (давальческий лист). Также делаем связку резка + гибка или полный цикл с сваркой — укажите в заявке, что нужно.
Делаете вальцовку обечаек и конусов?
Нет. Гнём на листогибочном прессе: углы, полки, короба, панели до 3,2 м. Обечайки, конусы и вальцовка толстого/сверхдлинного листа — другое оборудование; такие заказы не берём.
Можно лазер и гибку одним заказом?
Да — это наш сильный сценарий. Заготовки с лазерной резки сразу идут на листогиб: один подрядчик, один срок, одна отгрузка. В заявке напишите «резка + гибка» и приложите DXF.
Подходит ли гибка под заготовки для сварки МК?
Да. Точный угол и полка снижают зазоры перед сваркой. Дальше — каркасы, рамы, ограждения. Если нужен готовый каркас — каркасы и рамы или МК из чёрной стали.
Сколько гибов можно сделать на одной детали?
Несколько последовательных гибов на одной заготовке — стандартная задача. Важен порядок гибов: при разработке программы учитываем, не мешает ли уже согнутая часть подходу инструмента. Сложные коробчатые профили — пришлите развёртку, проверим технологичность до запуска.
Гнёте нержавейку и алюминий, не только чёрную сталь?
Да — нержавеющая сталь и алюминий на тех же листогибах. Для нержавейки важна защита видимой поверхности от царапин при подаче; для алюминия — меньшие толщины на тот же радиус. Марку и состояние листа укажите в заявке.
Какие сроки на серию одинаковых деталей?
Мелкая партия простых кронштейнов — обычно 1–3 дня после согласования. Серия с сохранением программы ЧПУ — быстрее на повторных партиях. Сложный многоугловой профиль или длинномер — срок по согласованию после развёртки.
Рассчитать гибку листа в СПб
Пришлите развёртку с толщиной, углами и R — ответим по сроку и ориентиру. Гибка отдельно или пакет лазер + гибка в одном цеху. Честные лимиты до 3200 мм / ~6–8 мм Ст3. От 5 000 ₽ · НДС для юрлиц.
